Conexion display con pulsador bitácora

Proyecto Avance 2 (Bitácora)

Conexión del display con el pulsador

Integrantes: Leonela Castañeda, Camila Ortiz

Para este procedimiento, lo primero que se necesitan son los materiales:

Arduino UNO

Protoboard

Cables macho-macho

resistencias

Pulsador

Display de 7 segmentos

También se necesitan descargar los siguientes programas para la pc:

Bluetooth

7 Segmentos

Pulsador

Pero para que funcione se requiere de la instalación de otros programas, pero estos son para el celular:

Automate

Rutina Automate

Photobooth

Con esos programas ya instalados y los materiales listos, se puede pasar a conectar.

Se colocan el display de 7 segmentos y el pulsador en el Protoboard.

Se añaden dos resistencias. Una de ellas se la coloca, de forma negativa, arriba del la pata del medio del display. Y la segunda se la ubica por la pata izquierda del pulsador, así mismo en la parte negativa.

Se conecta, mediante cables macho-macho y siguiendo las conexiones indicadas en clase, el display de 7 segmentos al arduino.

Luego se conectan los lados positivo y negativo, siguiendo un orden, al pulsador, como se muestra en la imagen de arriba.

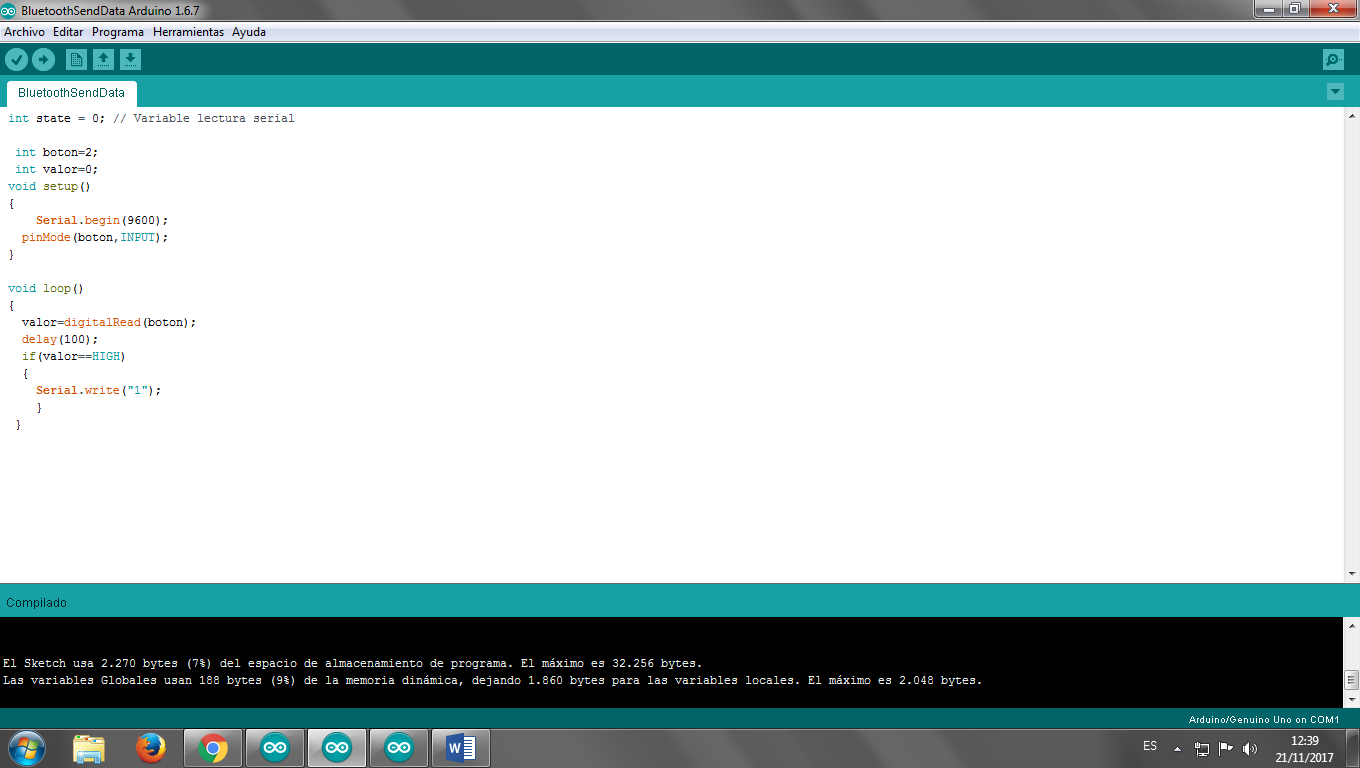

Ya conectados, se establece, mediante el cable, una conexión entre el sistema formado y la computadora, por la cual se configurarán los programas ya instalados.

7 Segmentos:

Bluetooth:

Pulsador:

Bitàcora configuracion bluetooth

UNIDAD EDUCATIVA PARTICULAR “POLITÉCNICO”

3° AÑO PAI - 9° GRADO EGB

Bitácora Configuración Bluetooth

Integrantes: Matthìas Lalama, Karen Alonzo, Camila Ortiz

Diferencias entre el módulo Bluetooth HC-06 y el HC-05:

Una simple diferencia es que el módulo HC-06 funciona como Slave y el HC-05 como Master y Slave, arbitrando las transferencias de información.

(hasta un màximo de 7 slaves).

Físicamente se diferencian por el número de pines. En el HC-06 tiene un conector de 4 pines mientras que el HC-05 trae uno de 6 pines.

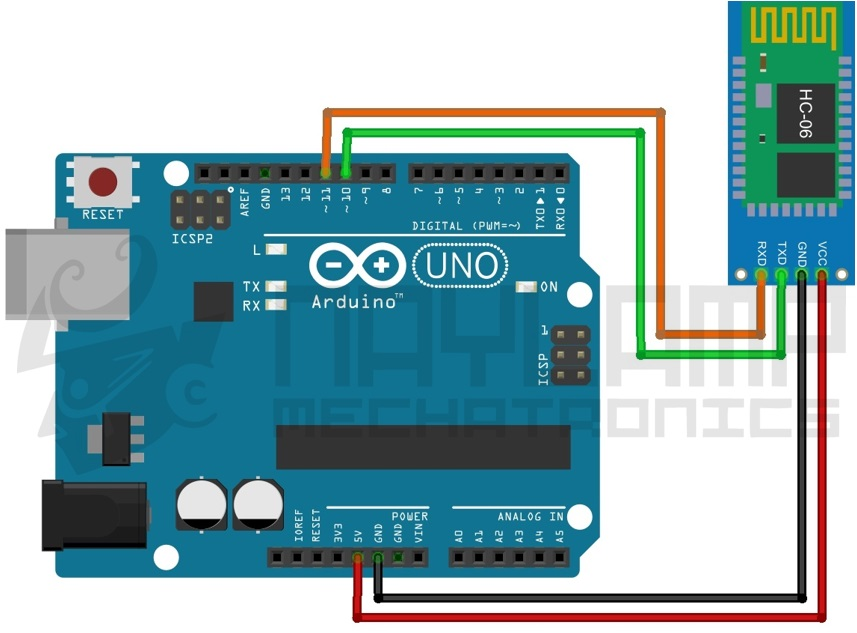

Para que se conecte el HC-05 ó HC-06 a un dispositivo debes de emparejarlo y usar el siguiente PIN 1234. Pero antes de esto, se conectan con los cables el arduino al Bluetooth segùn la explicaciòn dada en clases.

Función de cada uno de los pines y su correspondiente conexión con los pines de ARDUINO:

·         VCC: Alimentación del módulo entre 3,6V y 6V.

·         GND: Masa del módulo.

·         TXD: Pin para la transmisión de datos.

·         RXD: Pin para la recepción de datos. Trabaja a un voltaje de 3,3V, lo podemos conectar directamente al pin TX del Arduino (5V) sin tener que recurrir a HARDWARE externo para bajar el voltaje.

·         EN: Pin para entrar en el modo de configuración del módulo (solo en el modelo HC-05).

·         STATE: Pin de estado (salida) para conectar un led y visualizar cuando se está comunicando el módulo (solo en el modelo HC-05).

PIN HC-06:

·         Modo comandos AT:

o      El módulo entra a este modo tan pronto como lo alimentas  y cuando no se ha establecido una conexión Bluetooth con ningún otro dispositivo.

o      EL LED del módulo permanece parpadeando (frecuencia de parpadeo del LED es de 102 ms).

o      En este modo es cuando se debe enviar los comandos AT, en el supuesto de que se quiera configurar. Si se envían otros datos diferentes a los comandos AT el módulo HC-06 los ignorará.

·         Modo Conectado:

o      El módulo entra a este modo cuando se establece una conexión con otro dispositivo Bluetooth.

o      El LED permanece encendido (sin parpadear).

o      Todos los datos que se ingresen al módulo HC-06 por el Pin RX, se trasmiten por Bluetooth al dispositivo conectado, y los datos recibidos se devuelven por el pin TX. La comunicación es transparente.

o      En este modo el módulo HC-06 no puede interpretar los comandos AT.

PIN HC-05:

Modo comandos AT:

o       El módulo entra en este modo de funcionamiento si mantenemos presionado el botón que trae mientras abrimos el monitor serie y cuando no se ha establecido una conexión Bluetooth con ningún otro dispositivo.

o       EL LED del módulo permanece parpadeando (frecuencia de parpadeo del LED es de 2 segundos).

o       En este modo es cuando se debe enviar los comandos AT, en el supuesto de que se quiera configurar. Si se envían otros datos diferentes a los comandos AT el módulo HC-05 los ignorará.

·         Modo Conectado:

o       El módulo entra a este modo cuando se establece una conexión con otro dispositivo Bluetooth.

o       El LED permanece encendido (sin parpadear).

o       Todos los datos que se ingresen al módulo HC-05 por el Pin RX, se transmite por Bluetooth al dispositivo conectado, y los datos recibidos se devuelven por el pin TX. La comunicación es transparente.

o       En este modo el módulo HC-05 no puede interpretar los comandos AT.

·         Modo Desconectado:

o       El módulo permanece inactivo, es decir, ni emite ni recibe datos y el LED parpadea con una frecuencia de 102 ms.

Bitácora Secuencia de números

En esta clase vimos la manera de conectar el display de 7 segmentos al arduino para aprender a programarlo. Esto serviría con un botón pulsador, el cual se encargaría de manejar el encendido y el apagado. Para esto se necesitaron los siguientes materiales: una placa arduino, el display de 7 segmentos, cables macho-macho, un pulsador, dos resistencias y un protoboard.

Lo que primero haremos será colocar la placa arduino y el protoboard sobre la mesa de trabajo.

Luego debemos de colocar el display en la linea 15 del protoboard y el pulsador en las lineas 24 y 26.

Colocamos una resistencia en la linea 15 del protoboard, alineada con el display. La segunda resistencia la colocamos alineada con la terminal 11 del pulsador.

Después hay que conectar los cables macho-macho al arduino y el protoboard, siguiendo el orden indicado en clases, como se muestra en la siguiente imagen.

Y así es como quedaría después de programar el arduino.



Display de 7 Segmentos

Para esto primero necesitaremos los materiales, los cuales son:

1 Display de 7 segmentos, un protoboard, cables macho macho, resistencias de 320 ohm y 1kohm y el Arduino UNO

Ahora se siguen los siguientes pasos:

1.- Tenemos que colocar el Display en el Protoboard colocándolo en la parte positiva de este y con el punto hacia abajo.

2.- Conectar cada pata del Display al Arduino UNO de la forma correspondiente, ya que cada una de ellas tiene un lugar específico como se muestra en la siguiente imagen:

3.- Conectar el Arduino Uno a la computadora para empezar su programación, para esto los códgos deben de ser muy detallistas.

4.- Identificar los segmentos del Display y completar el trabajo con los códigos dados en clase, con los cuales, el final debería de mostrar 6 de aquellos segmentos iluminados formando un 0.

https://practicaselecdigipi.files.wordpress.com/2014/12/0-009.png

Rock

El Rock

Este género musical nace en pleno siglo XX. El mismo deriva del “Rock and Roll” además de otros estilos de música, entre los que se puede citar, al country, el góspel, el jazz y el blues, principalmente del último nombrado ya que es un estilo muy rápido.

Los instrumentos que forman parte del rock, son por la mayoría de los casos, la batería, el bajo, la guitarra y en algunas ocasiones lo suelen hacer también los teclados o pianos. El Rock, con el correr de las décadas ha sufrido combinaciones con otros géneros como los anteriormente citados.

Su forma originaria, conocida como rock and roll, surgió mayormente de la combinación de dos géneros anteriores como eran el rhythm and blues y el country. La música rock también se nutrió fuertemente del blues y el folk, e incorporó influencias del jazz, la música clásica y otras fuentes. El rock se ha centrado en la guitarra eléctrica, normalmente como parte de un grupo de rock con cantante, bajo, batería y, algunas veces, instrumentos de teclado como el órgano y el piano.

Como la música pop, las letras se centran a menudo en el amor romántico, pero también tratan un rango amplio de otros temas con un enfoque frecuente en lo social y lo político. El rock pone más énfasis en la composición, la actuación en vivo y la autenticidad que la música pop.

LINKS:

https://es.wikipedia.org/wiki/Rock

https://desdelamira.wordpress.com/2012/09/14/el-rock-historia-y-evolucion/

Mi género de música favorito es el

En el cual se encuentran canciones como Feels, It ain’t me, Shape of you, Attention, Devuélveme a mi chica, etc…

¿QUÉ ES?

Puede entenderse al pop como una versión suavizada del rock, que suele incluir elementos electrónicos y de la música disco. Sus letras generalmente son superficiales, sin el contenido de protesta que el rock exhibe en muchas oportunidades.

El estilo surgió a partir de la época de los 50, tomando como base el rock and roll tan popular en aquella década y otros arreglos musicales pertenecientes a géneros distintos. Lo que vuelve al pop tan versátil es precisamente esa característica, de poder mezclar varias clases de música como lo son el rock, el funk, el dance, el rhythm and blues, los ritmos latinos u orientales e incluso la folclórica.

En sus orígenes, el pop era entendido como aquello que se oponía la música culta o de elite, como la ópera. A partir del correr de los años, el pop se constituyó como un género independiente, aunque de características muy diversas.

Yo escogí este género porque mezcla varias clases de música y de allí se destacan mis canciones favoritas como New Rules y Attention. Además de que tiene algunas melodías y letras pegadizas que dan facilidad para ser recordadas y disfrutadas por las personas.

Links:
http://musicandote.com/musica-pop/
https://definicion.de/pop/

Prueba pulsador

UNIDAD EDUCATIVA PARTICULAR “POLITÉCNICO”

COPOL

3° AÑO PAI - 9° GRADO

Prueba de pulsador

Fecha: 05/09/2017

Nombre: Camila Ortiz

Los siguientes son los pasos para configurar el pulsador en el arduino:

1.- Sacar los materiales que son: 1 led, 5 cables macho-macho, 1 pulsador, el Arduino, 2 resistores y la batería.

2.- Conectar en el protoboard según su función. Solo 4 cables deben de estar conectados con el Arduino: 5v, gnd, -2 y -10.

3.- Se programa el Arduino con la configuración que la miss nos enseñó. Para eso debemos saber lo que son y su función. Por ejemplo:

Int quiere decir entero, LED es una variable, PinMode LED es la intensidad y PinMode botón controla el tiempo de duración del led al ser encendido.

CONFIGURACIÓN DEL ARDUINO:

UNIDAD EDUCATIVA PARTICULAR “POLITÉCNICO”

copol

3° AÑO PAI - 9° GRADO

Reflexión del 1er Quimestre

Este Quimestre aprendí sobre el sistema de riego automatizado, el cual es muy importante de tratar, ya que hay expertos o empresas como Tevaronic intentando usar este tipo de electrónica para mejorar el sistema de riego y es mejor aprender de esta tecnología a esta edad para hacer crecer e innovar al país en un futuro. Aprendí las funciones de algunos de los materiales necesarios para automatizar y a cómo usarlos adecuadamente. Con la nueva tecnología se hace más fácil nuestro trabajo en algunos casos. Como dije antes, Tevaronic es una empresa que intenta implementar la tecnología al trabajo diario, en este caso el sistema de riego automatizado, el cual se controla desde el celular también. Aprendí a diferenciar entre los recursos que emprenden la automatización. Aprendí a encender leds con facilidad. También aprendí sobre la función de la bomba y de qué está compuesta. Aprendí también a controlar el tiempo para mejorar el trabajo y presentarlo bien. Gracias  a este proyecto aprendí a ser más indagadora e investigar más sobre los temas o el tema tratado para mejorar el vocabulario y estar más informada de los beneficios del sistema de riego, no sólo a las plantas, también a los seres humanos.
